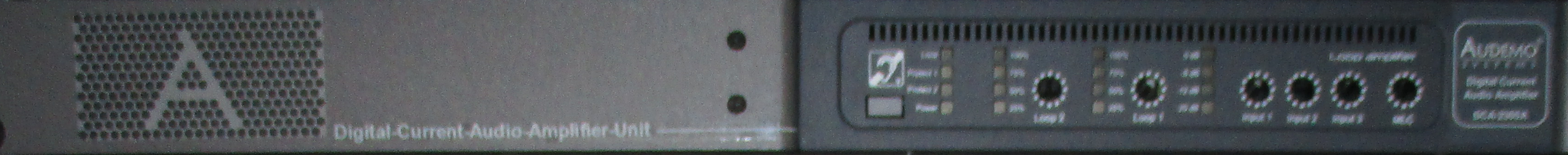

DCA-2300 A: PADES 2000- Digital- Current- Audio- Amplifier- Unit
Übersicht:
Der PADES®2000 Digital-Audio-Current-Amplifier DCA-2300 A ist ein professioneller, vollständig überwachter und konvektionsgekühlter Class D Stromschleifen-Verstärker. Durch aktuelle digitale Schaltungstechnik im Netzteil sowie in den Ausgangsstufen wird eine hohe Energie-Effizienz des Verstärkers erreicht. Der Endverstärker besitzt Schutzschaltungen gegen Übertemperatur und Eigenerregung, eine Netzeinschaltstrombegrenzung und Einschaltgeräuschunterdrückung; er ist kurzschlussfest und leerlaufsicher. Alle Überwachungs- und Schutzfunktionen werden mittels frontseitigen LEDs angezeigt. Die rückseitigen Anschlüsse sind als Phoenix-Steckverbinder ausgeführt. Der DCA-2300 A kann durch die Verwendung von verschiedenen Netzteilen und deren zugehörigen Ausgangsstufen für den gewünschten Einsatzfall konfiguriert werden. Darüber hinaus besitzt er integrierte Einbauplätze für das Digital-Amplifier-Control-Module, 2 Stück NF-Input-Transformer (optional), das Digital-Audio-Dynamic-Limiter-Module, sowie das Digital-Multitone-Module. Bei einer zweikanaligen Ausstattung in Verbindung mit dem Digital-Phased-Array-Module lassen sich sog. Low-Loss Induktionsschleifen in nur einem Gerät realisieren. Die Technik ist aufgrund des hohen Wirkungsgrads lüfterlos ausgeführt, äußerst energiesparend und zeichnet sich durch eine geringe Erwärmung der Bauteile aus. Das DigitaI-Audio-Amplifier-Control-Module DCA-2310 A ermöglicht die Steuerung und Überwachung des Verstärkers. Mit Hilfe der System-Software-License DCA-2390 A kann eine Steuerung aller Abläufe und die Kommunikation mit allen Systemkomponenten mittels einem optionalen RS-232 Interface-Module DCA-2387 A oder dem Digital-Network-Interface-Module-RS-485 DMS-2064 A vorgenommen werden.
Die Konfiguration und Überwachung aller Betriebsfunktionen erfolgt durch frontseitige Anzeigen und Einstellmöglichkeiten.
Folgende Optionen können je nach Bedarf eingebaut werden
· DCA-2381 A Digital-Audio-Dynamic-Limiter-Module
· DCA-2382 A Digital-Fault-Monitor-Module
· DCA-2383 A Digital-Load-Impedance-Protection-Module
· DCA-2384 A Digital-Multitone-Module
· DCA-2385 A Digital-Havarie-Relay-Module
· DCA-2386 A Digital-Phased-Array-Module
· DCA-2387 A Digital-Interface-Module RS232
· DCA-2388 A Digital-Metal-Loss-Compensation-Module
· DCA-2389 A HF-Shielding-Module
· DCA-2390 A System-Software-License DCA-2300
Wie bei professionellem Audio-Equipment als Standard üblich, erfolgt der NF-Signal-Anschluss über symmetrische Eingänge. Um Brummschleifen und sonstige Störgeräusche zu eliminieren, können zusätzlich in die aktiven Signalwege zur Erzeugung von Trafo-symmetrischer, d.h. galvanisch getrennter Signalübertagung, NF-Input-Transformer DCA-2380 A eingebaut werden.
Das HF-Shielding-Module DCA-2389 A schützt die elektronischen Komponenten durch System-geerdete Abschirmung wirksam gegen hochfrequente elektromagnetische Einstrahlung.
Der Einbau aller Optionen ist grundsätzlich aus Gewährleistungsgründen nur im Werk möglich. Alle Systemkomponenten werden ausschließlich projektbezogen ausgeliefert. Ein Bezug von Einzelkomponenten ist leider ausgeschlossen.
Eigenschaften:
Ausgangsstrom 5A, 7A oder 10A, je nach Ausstattung
Einbauhöhe: 1HE
Energieversorgung: 230V AC
Konvektionskühlung
Optionaler Phasenschieber für Phased Array
Zweiter unabhängiger Kanal für Phased Array möglich
